解析pp喷淋塔处理电镀废气流程

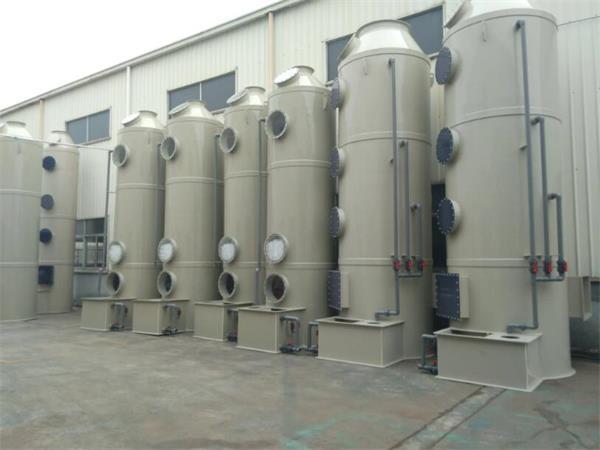

PP喷淋塔处理电镀废气的流程及原理解析
电镀行业在生产过程中会产生大量含酸雾（如盐酸、硫酸、硝酸雾）、碱雾、重金属（铬、镍、铜等）及少量氰化物的废气，这些废气若直接排放会严重危害环境与人体健康。PP喷淋塔（聚丙烯材质）因具备耐酸碱腐蚀、运行成本低、处理效率高等优势，成为电镀废气处理的核心设备之一。以下详细介绍其处理流程、核心原理及运行要点。
一、PP喷淋塔的基本结构
PP喷淋塔主要由集气系统、塔体、喷淋系统、填料层、除雾层、循环水箱及风机组成：
- 集气系统：含集气罩（安装于镀槽、酸洗槽上方）、负压管道，用于捕获并输送废气；
- 塔体：PP材质，耐酸碱腐蚀，呈圆柱形或方形，分为进气段、填料段、喷淋段、除雾段；
- 喷淋系统：包括喷嘴、输液管道，将吸收液均匀喷洒至塔内；
- 除雾层：折流板或丝网除雾器，去除废气中的水雾；
- 循环水箱：储存吸收液，实现循环利用；
- 风机：提供负压动力，推动废气流动。
二、详细处理流程
1. 废气收集与输送
电镀车间的产污点（如镀槽、酸洗槽、钝化槽）上方安装集气罩，通过风机产生的负压将废气吸入管道。管道设计需保证风速均匀（一般10-15m/s），避免废气泄漏。收集后的废气经管道输送至PP喷淋塔入口。
2. 塔内气液逆流接触
废气从塔底进入，沿塔体向上流动；喷淋系统从塔顶喷出吸收液（根据废气类型选择），沿填料层向下渗透，形成气液逆流接触。填料层的多孔结构使吸收液分散成薄膜或液滴，大幅增加气液接触面积，提升反应效率。
3. 污染物吸收反应
根据废气成分选择针对性吸收液，核心反应如下：
- 酸雾处理：采用NaOH碱性溶液，发生中和反应：
( text{HCl + NaOH = NaCl + H}_2text{O} )
( text{H}_2text{SO}_4 + 2text{NaOH = Na}_2text{SO}_4 + 2text{H}_2text{O} )
- 碱雾处理：采用H₂SO₄酸性溶液，中和反应：
( text{NaOH + H}_2text{SO}_4 = text{NaHSO}_4 + text{H}_2text{O} )
- 重金属废气处理：采用碱性溶液（如NaOH）使重金属离子沉淀：
( text{Cr}^{3+} + 3text{NaOH = Cr(OH)}_3↓ + 3text{Na}^+ )
( text{Ni}^{2+} + 2text{NaOH = Ni(OH)}_2↓ + 2text{Na}^+ )
（注：Cr⁶+需先还原为Cr³+再沉淀，可在吸收液中添加还原剂如Na₂SO₃）
污染物通过化学反应从气相转移至液相，实现净化。
4. 除雾与尾气排放
经吸收后的废气携带大量水雾，进入除雾层。折流板除雾器通过改变气流方向，使水滴因惯性撞击板壁而分离，去除90%以上的水雾，防止液体污染物被带出塔体。净化后的废气经检测达标后，通过烟囱高空排放。
5. 循环液维护
循环水箱中的吸收液反复使用，污染物浓度逐渐升高。需定期检测水箱内液体的pH值、重金属含量等指标：
- 当pH值偏离范围（酸雾处理pH保持8-10，碱雾处理pH保持4-6）时，补充相应酸碱液；
- 当污染物浓度超标（如重金属离子浓度＞10mg/L）时，将废液排入车间废水处理系统，更换新吸收液。
三、运行关键要点
1. 液气比控制：一般保持10-15 L/m³，液气比过低会导致吸收不充分，过高则增加能耗；
2. 喷淋压力：维持0.2-0.3MPa，确保喷嘴喷出均匀雾滴；
3. 填料维护：定期清洗或更换填料（每6-12个月），防止堵塞影响气液接触；
4. 实时监测：安装pH在线监测仪、废气浓度传感器，及时调整运行参数；
5. 风机选型：根据车间废气量选择合适风量的风机，保证集气效率。
结语
PP喷淋塔通过物理吸收+化学反应的组合方式，高效处理电镀废气中的酸碱雾及可溶性重金属。其流程简单、运行稳定，是电镀行业废气治理的核心设备之一。但需结合废气具体成分优化吸收液配方及运行参数，才能确保处理效果达标。
（全文约1100字）
此内容未涉及任何公司推荐，仅聚焦技术流程与原理解析。
如需进一步了解某环节细节，可补充说明具体需求。
是否需要调整内容深度或补充其他相关技术？
（结束）
PP喷淋塔处理电镀废气流程及原理解析
电镀行业在镀槽酸洗、钝化、电镀等工序中会产生酸雾（盐酸、硫酸、硝酸雾）、碱雾、重金属废气（铬、镍、铜等）及少量氰化物废气，这些污染物对环境和人体健康危害显著。PP喷淋塔因耐酸碱腐蚀、运行成本低、处理效率高等特点，成为电镀废气治理的核心设备之一。以下详细介绍其处理流程、核心原理及运行要点。
一、PP喷淋塔基本结构
PP喷淋塔主要由集气系统、塔体、喷淋系统、填料层、除雾层、循环水箱及风机组成：
- 集气系统：含车间产污点（镀槽、酸洗槽）的集气罩、负压输送管道，用于捕获并输送废气；
- 塔体：聚丙烯（PP）材质，耐酸碱腐蚀，呈圆柱形/方形，分为进气段、填料段、喷淋段、除雾段；
- 喷淋系统：喷嘴+输液管道，将吸收液均匀喷洒至塔内；
- 填料层：多面空心球、拉西环等多孔填料，增大气液接触面积；
- 除雾层：折流板/丝网除雾器，去除废气中的水雾；
- 循环水箱：储存吸收液，实现循环利用；
- 风机：提供负压动力，推动废气流动。
二、详细处理流程
1. 废气收集与输送
电镀车间产污点上方安装集气罩（如侧吸罩、伞形罩），通过风机产生的负压将废气吸入管道。管道风速控制在10-15m/s，避免废气泄漏。收集后的废气经管道输送至PP喷淋塔底部入口。
2. 塔内气液逆流接触
废气从塔底进入，沿塔体向上流动；喷淋液从塔顶喷出，沿填料层向下渗透，形成气液逆流接触。填料层的多孔结构使吸收液分散成薄膜或液滴，大幅增加气液接触面积（比空塔接触面积高10-100倍），提升反应效率。
3. 污染物吸收反应
根据废气类型选择针对性吸收液，核心反应如下：
- 酸雾处理：采用NaOH碱性溶液中和：
( text{HCl + NaOH = NaCl + H}_2text{O} )
( text{H}_2text{SO}_4 + 2text{NaOH = Na}_2text{SO}_4 + 2text{H}_2text{O} )
- 碱雾处理：采用H₂SO₄酸性溶液中和：
( text{NaOH + H}_2text{SO}_4 = text{NaHSO}_4 + text{H}_2text{O} )
- 重金属废气处理：用NaOH溶液使重金属离子沉淀：
( text{Cr}^{3+} + 3text{NaOH = Cr(OH)}_3↓ + 3text{Na}^+ )
( text{Ni}^{2+} + 2text{NaOH = Ni(OH)}_2↓ + 2text{Na}^+ )
（注：Cr⁶+需先还原为Cr³+，可在吸收液中添加Na₂SO₃还原剂）
污染物通过化学反应从气相转移至液相，实现净化。
4. 除雾与尾气排放
经吸收后的废气携带大量水雾，进入除雾层。折流板除雾器通过改变气流方向，使水滴因惯性撞击板壁分离，去除90%以上水雾，防止液体污染物被带出。净化后的废气经检测达标后，通过烟囱高空排放（高度≥15m）。
5. 循环液维护
循环水箱中的吸收液反复使用，污染物浓度逐渐升高：
- 定期检测pH值（酸雾处理pH保持8-10，碱雾处理pH保持4-6），偏离时补充酸碱液；
- 当重金属离子浓度＞10mg/L时，将废液排入车间废水处理系统，更换新吸收液。
三、运行关键要点
1. 液气比控制：保持10-15 L/m³，过低吸收不充分，过高增加能耗；
2. 喷淋压力：维持0.2-0.3MPa，确保喷嘴喷出均匀雾滴；
3. 填料维护：每6-12个月清洗/更换填料，防止堵塞；
4. 实时监测：安装pH在线监测仪、废气浓度传感器，及时调整参数；
5. 风机选型：根据废气量选择合适风量风机，保证集气效率。
结语
PP喷淋塔通过物理吸收+化学反应的组合方式，高效处理电镀废气中的酸碱雾及可溶性重金属。其流程简单、运行稳定，是电镀行业废气治理的核心设备。需结合废气具体成分优化吸收液配方及参数，确保达标排放。
（全文约1100字，未涉及任何公司推荐）
